Magni tal-Busbar tar-ram Cnc tal-Pożizzjonament Awtomatiku 3 F'1

3 In 1 Automatic Positioning Cnc Copper Busbar Machine
Automatic Busbar Bending Cutting Punchi
Three In One Servo Positioning Busbar Machine
Cnc Copper Busbar Making Machine
3 In 1 Automatic Positioning Cnc Copper Busbar Machine
High-precision Cnc Automatic Busbar Machine
Cnc Automatic Copper Bar Processing Machine

Magni tal-Busbar tar-ram Cnc tal-Pożizzjonament Awtomatiku 3 F'1

Product Name:Magni tal-Busbar tal-Pożizzjonament Awtomatiku CNC, Erba 'muturi servo għall-imblukkar tal-materjal, tliet pompi u tliet stazzjonijiet tax-xogħol, Mgħammar b'sistema CNC ta' pożizzjonament awtomatiku għall-ippanċjar, shearing, u tgħawwiġ tliet stazzjonijiet tax-xogħol, Vultaġġ: 380V / 220V / 415V (Personalizzabbli) ,Qawwa tal-mutur 3 X5.5 KW, Forza massima ta 'shear (KN): 800

Ibgħat l-inkjesta

Deskrizzjoni

Deskrizzjoni tal-prodott

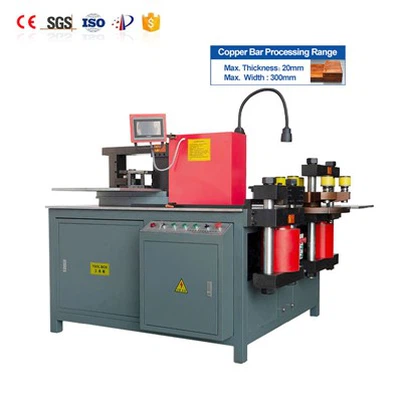

Magni tal-Busbar tar-ram Cnc tal-Pożizzjonament Awtomatiku 3 F'1

Din il-magna hija mgħammra bi tliet stazzjonijiet tal-ipproċessar: ippanċjar, shearing, u liwi.

Huwa ddisinjat bi tliet sistemi idrawliċi indipendenti, u l-ippanċjar, shearing, u

stazzjonijiet tal-liwi jistgħu jaħdmu simultanjament.

3 In 1 Busbar Machine automatic Busbar Machine

Servo Positioning Punching Busbar Machine

● Modalità Punching

(1) Issettja toqob ta 'titqib irregolari multipli b'koordinati differenti, u imla direttament il-koordinati

(2) Twaqqaf mudelli multipli: toqba 1, 2 toqob, 4 toqob, eċċ., Li tagħmilha sempliċi u effiċjenti biex tapplika direttament mudelli.

Servo Positioning Cutting Busbar Machine

● Modalità tal-Qtugħ

(1) Issettja l-istess tul biex tnaqqas biċċiet multipli

(2) Issettja tulijiet differenti biex tnaqqas biċċiet multipli u biċċiet singoli ta 'tulijiet differenti.

Servo Positioning Bending Busbar Machine

● Modalità liwi

(1) L-interface tal-utent hija intuwittiva u faċli biex tinftiehem;

(2) Prestazzjoni stabbli u tħaddim faċli; (3) Preċiżjoni għolja tal-liwi u ripetibbiltà tajba tal-operat; Din is-sistema hija faċli biex topera, intuwittiva, u għandha funzjoni ta 'memorja għall-parametri kollha. Sempliċement segwi l-istruzzjonijiet b'mod korrett biex tlesti faċilment l-ipproċessar ta 'diversi biċċiet tax-xogħol.

Parametri Tekniċi

Funzjonalità	Unità	DSCNC-50ZPS
Ipproċessar tal-ippanċjar	Forza massima tal-ippanċjar (KN)	500
	Medda tal-ippanċjar (㎜)	ф 4.3~ф 36
	Ħxuna massima (mm)	16
	Wisa 'massimu (mm)	260
Ipproċessar ta' shear	Forza ta' shear massima (KN)	800
	Ħxuna massima (mm)	16
	Wisa 'massimu (mm)	260
Ipproċessar tal-liwi	Forza massima tal-liwi (KN)	500
	Wisa 'massimu (mm)	260
	Ħxuna massima (mm)	16
Dimensjonijiet ġenerali	mm	210017101670
Motor Powe	KW	3 × 5.5KW
piż tal-magna	KG	2350KG
rekwiżiti tal-enerġija	V/F	380V, 220V, 415V Customizable
Numru ta 'servos	sett	4
Punching Y-axis puplesija effettiva	mm	1200mm
Ivvjaġġar effettiv tal-ippanċjar tal-assi X	mm	2200mm
Shear X-axis ivvjaġġar effettiv	mm	1200mm
Liwi waqfien puplesija	mm	1000mm

Dettalji tal-Prodott

★Unità tal-ippanċjar
① L-adozzjoni ta 'turntable integrata ta' sitt moffa (it-toqob tal-installazzjoni tal-moffa huma pproċessati

minn ċentri ta 'magni CNC bi preċiżjoni għolja).

② Waqt l-użu, m'hemmx bżonn li spiss tissostitwixxi l-moffa, u b'hekk titjieb l-effiċjenza tax-xogħol.

③ M'hemm l-ebda indentazzjonijiet fuq il-wiċċ tal-biċċa tax-xogħol.

④ Mgħammar b'sistema servo CNC għal pożizzjonament awtomatiku, li tista 'tintmess

Issettja d-distanza tat-tħaffir meħtieġa u ż-żift fuq l-iskrin, u aġġusta awtomatikament il-

Pożizzjonijiet tal-assi Y u tal-assi X biex jiksbu tħaffir ta 'preċiżjoni għolja mingħajr il-ħtieġa għall-immarkar.

⑤ It-touch screen CNC tal-ippanċjar jista 'jaħżen settijiet multipli ta' parametri tad-daqs tal-ippanċjar,

u s-sistema tista 'taħżen toqob ippanċjar editjati Parametri tad-daqs. Il-ħin li jmiss l-istess

biċċa tax-xogħol hija pproċessata, tista 'tissejjaħ direttament mingħajr aktar editjar.

★Unità tal-qtugħ
① L-adozzjoni ta 'kolonna doppja u struttura ta' shear tax-xafra doppja.

② Is-skieken ta 'fuq u t'isfel huma installati vertikalment u paralleli biex jiżguraw li l-

truf tat-tqattigħ huma ċatti u ħielsa minn burrs Ebda skart.

③L-istazzjon tat-tqattigħ awtomatikament jikkontrolla d-daqs tal-blokka tat-tqattigħ permezz tas-servo

muturi u PLC, li jagħmilha konvenjenti u effiċjenti.

★Unità tal-liwi
① Imla liwi orizzontali u vertikali billi tbiddel il-moffa.

② Daħħal l-angolu tal-liwi u l-ħxuna tar-ram u l-vireg tal-aluminju biex

twettaq angolu liwi.

③ L-adozzjoni tas-sistema ta 'kontroll Siemens PLC, bi preċiżjoni għolja tal-liwi.

④ In-naħa tax-xellug tal-istazzjon tal-liwi hija mgħammra b'sistema servo CNC

għal pożizzjonament awtomatiku (mhux obbligatorju skont ir-rekwiżiti). Billi tistabbilixxi l-

distanza tal-liwi u angolu permezz tal-touch screen, l-assi X awtomatikament

jaġġusta l-assi Y tal-pożizzjonament għall-kontroll idrawliku CNC tal-angolu tal-liwi,

il-kisba ta 'liwi ta' preċiżjoni għolja mingħajr il-ħtieġa għall-immarkar.

⑤ It-touch screen CNC tal-liwi jista 'jaħżen settijiet multipli ta' daqs tal-liwi

parametri, u s-sistema tista 'taħżen il-parametri editjati tad-daqs tal-liwi

għall-użu li jmiss mingħajr aktar editjar.

★Kontroll PLC
① L-adozzjoni ta 'sistema kompleta tal-kompjuter Siemens, il-kontroll CNC jinkiseb permezz

il-kooperazzjoni ta 'sensors PLC u spostament, li tagħmel il-liwi aktar preċiż.

It-tagħmir awtomatikament jikkalkula t-tul tat-tqattigħ, l-angolu tal-liwi u l-liwi

punt, teħid.

Kampjuni tal-Prodott

Il-funzjoni ewlenija hija l-ipproċessar tal-busbar tar-ram u tal-aluminju fi speċifikazzjonijiet differenti.

Permezz ta 'unità ta' operazzjoni relattiva, tista 'tagħmel alkinds ta' proċessar għal busbar tar-ram u tal-aluminju

malajr u faċilment, bħal tqattigħ/tqattigħ ippanċjar (toqba ċirkolari u toqba tawwalija),

liwi ċatt/orizzontali, liwi vertikali U-liwi, intaljar ippressar ċatt, brim

cable connectorprocessing etc.Multifunctional Cnc Busbar Processing Machine Busbar

Magni tal-liwi.

Magni tal-Busbar tar-ram Cnc tal-Pożizzjonament Awtomatiku 3 F'1

Applikabilità tal-prodott

Il-magna tal-ipproċessar tal-busbar tar-ram multifunzjonali tliet f'wieħed użata għal dan is-switchgear

tintuża ħafna fil-manifattura ta 'switchgear, pannelli ta' kontroll elettriċi, vultaġġ għoli u baxx

switchgear, substations, transformers tal-vultaġġ, swiċċijiet elettriċi, bini tal-vapuri, liftijiet elettriċi

manifattura, manifattura ta 'kabinett elettriku, u manifattura ta' prodotti ta 'sistema ta' distribuzzjoni.

Busbar Processing Machine Used For Cabinet Manufacturing

Profil tal-Kumpanija

Jinan Deshang CNC Equipment Co., Ltd. huwa manifattur professjonali ta 'magni tal-ipproċessar tal-busbar,

magni għall-ipproċessar tar-ram u aluminju ringiela, u tagħmir għall-ipproċessar tal-busway. Għandu 15-il sena

esperjenza ta 'produzzjoni, teknoloġija matura, produzzjoni għolja, twassil veloċi, u servizz ta' wara l-bejgħ garantit.

Il-prodotti tagħna għandhom ċertifikati ta 'kwalità ISO9001 u CE u ċertifikazzjoni SGS biex skorta l-ordnijiet tal-klijenti.

Fl-istess ħin, DESG jaċċetta wkoll ordnijiet OEM jew ODM, il-kwantità minima tal-ordni hija sett wieħed. DESG's

kategoriji tal-prodotti jinkludu: magna tal-ipproċessar tal-busbar tliet f'wieħed, magna tal-ipproċessar tal-busbar mobbli,

għodod busbar u tipi oħra ta 'tagħmir, li jagħmilha aktar faċli għall-utenti biex jagħżlu l-aktar magna adattata

għax-xogħol tagħhom, sabiex it-tagħmir tagħna jista 'jissodisfa r-rekwiżiti tal-klijenti għall-manifattura tal-aluminju u Kollha

huma meħtieġa xenarji ta' applikazzjoni ta' busbars tar-ram. Il-preċiżjoni tal-magni hija l-iktar karatteristika importanti

ta 'tagħmir, u magni DESG huma preċiżi ħafna fil-qtugħ, ippanċjar u speċjalment liwi, li huwa eżattament l-element ta' preċiżjoni li qed ifittxu l-utenti ta 'dan it-tip ta' magna. DESG huwa wieħed mill-manifatturi tal-magni tal-busbars magħrufa fiċ-Ċina. Il-prodotti tal-magni tal-busbars tagħha jintużaw ħafna f'makkinarju għall-ipproċessar tal-busbar, switchgear ta 'vultaġġ għoli u baxx, substations, busway, pontijiet, swiċċijiet elettriċi, tagħmir ta' komunikazzjoni, apparat tad-dar, bini tal-vapuri, tagħmir ta 'awtomazzjoni tal-uffiċċju, manifattura ta' liftijiet, manifattura ta 'kabinett u apparat elettriku ieħor Manifattura kompluta . Fil-preżent, DESG jittama li jkompli jżid is-sehem tas-suq u l-bejgħ tal-prodott, għalhekk jittama li jistabbilixxi relazzjoni ta 'kooperazzjoni fit-tul u stabbli ma' aġenti li huma interessati fil-kooperazzjoni. DESG jista 'jilħaq il-ħtiġijiet tal-klijenti mad-dinja kollha, u l-inġiniera esperti tagħna jistgħu jipprovdu appoġġ tekniku lill-klijenti fi kwalunkwe ħin.
