DS-503SK-B Cnc Transformer Ram Busbar Puncher Machine
L-għan ewlieni tal-magna tal-ipproċessar tax-xarabank huwa adattat għal switchgear ta 'vultaġġ għoli u baxx, settijiet kompluti ta' vultaġġ għoli u baxx, transformers tal-enerġija u industriji oħra tal-manifattura.
Unità tal-ippanċjar:
1. Materjal: Ram / aluminju;
2. Maximum punching: ф4.3-ф36㎜
Unità Shear:
1. Materjal: Ram / aluminju;
2. Daqs Massimu: 16260mm;
3. Forza massima tal-ħruġ: 500KN.
Deskrizzjoni
Dettalji tal-Prodott
Din il-magna għandha 3 unitajiet għall-ippanċjar, shearing u tgħawwiġ u permezz tal-bidla tad-die, tista 'tagħmel xogħol speċjali ta' pproċessar bħal ippressar, intaljar, ippressar tal-ġonta tal-kejbil, brim u l-bqija.
Magni tal-Qtugħ tar-ram u tal-aluminju 503SK-B magna tista 'tilħaq 2 tunnellati, il-forza tal-ippanċjar/liwi tista' tilħaq 500kn, l-iktar firxa wiesgħa ta 'proċessar tista' tiġi pproċessata sa 260mm, u l-eħxen tista 'tiġi pproċessata sa 16mm.
Applikazzjoni tal-Prodott
The 503SK-B closed bending structure busbar machine is widely used in Switch cabinet, electric control panel manufacturing, high low voltage switchgear, eletric transformer station, voltage transformer,appliance swich, ship manufacturing,electric elevator manufacturing, electric cabinet manufacturing , Power distribution system product maufacturing.
Parametru tal-Prodott

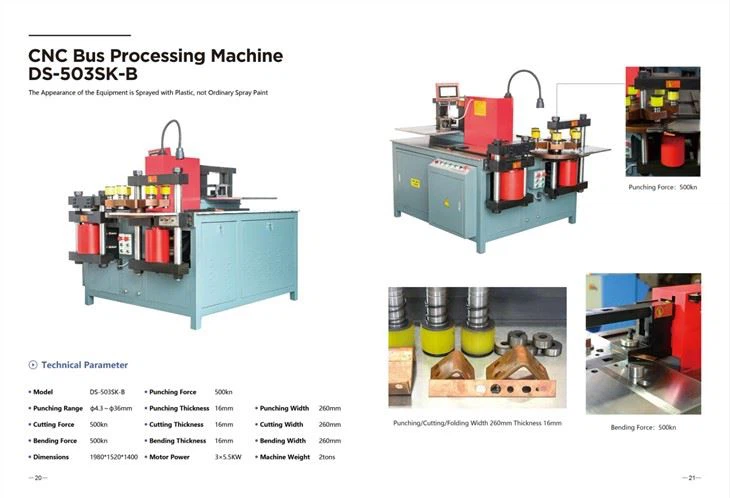

Funzjoni | Mudell | DS-303SK-B | DS-503SK-B | DS-803SK-B |
Punching | Max. forza tal-ippanċjar (kn) | 300 | 500 | 800 |
Medda tad-dijametru tal-ippanċjar (mm) | 4.3-30 | 4.3-36 | 4.3-36 | |
Max. ħxuna (mm) | 15 | 16 | 20 | |
Max. wisa' (mm) | 160 | 260 | 300 | |
Shearing/Qtugħ | Max. shearing ħxuna (mm) | 15 | 16 | 20 |
Max. wisa 'ta' shearing (mm) | 160 | 260 | 300 | |
Liwi orizzontali | Max. forza tal-liwi (kn) | 300 | 500 | 800 |
Max. wisa' (mm) | 160 | 260 | 300 | |
Max. ħxuna (mm) | 15 | 16 | 20 | |
Liwi orizzontali | Max. wisa' (mm) | 100 | 120 | 120 |
Min. angolu (Grad) | 90 grad | 90 grad | 90 grad | |
Dimensjoni barra | mm | 190013501400 | 192515601490 | 205016001650 |
Qawwa | kw | 3x4kw | 3x5.5kw | 3x5.5kw |
Piż | Kg | 1400kg | 1950kg | 2350kg |
Preċiżjoni CNC | Preċiżjoni tal-liwi | ±1 degree | ±1 degree | ±1 degree |
Irrepeti l-preċiżjoni tal-liwi | ±0.3 | ±0.3 | ±0.3 |
Karatteristiċi Ewlenin

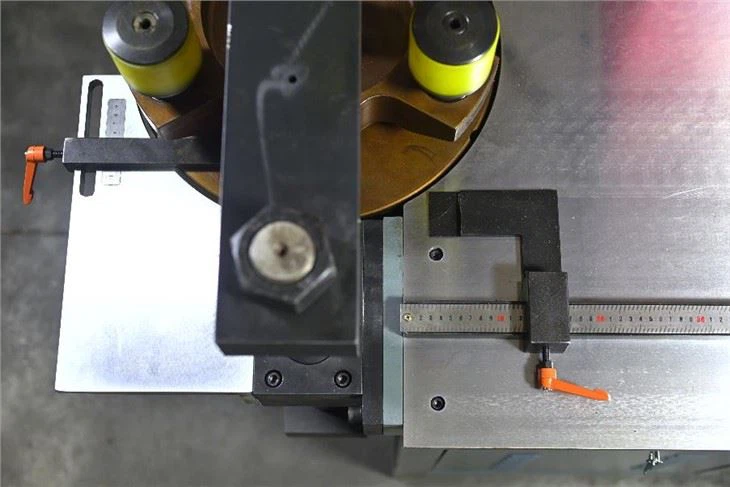

1. stazzjon tal-ippanċjar: Turret punch unit installata b'6 imut tal-ippanċjar, l-ebda ħtieġa li tbiddel id-die tal-ippanċjar ta 'spiss, tiffranka l-ħin, tnaqqas l-iżball tal-bidla tad-die, itwal il-ħajja tal-ippanċjar imut.
2. Stazzjon tat-tqattigħ: L-unità ta 'shearing tuża shearing li jaqtgħu, l-interface ta' l-inċiżjoni hija ċatta, l-ebda droop,, burrs u skart, l-sharp huwa sabiħ li jaqtgħu!
3. Stazzjon tal-liwi: a.L-unità tal-liwi tuża mejda tax-xogħol doppja-decker, li tista 'tassigura li tliet pożizzjonijiet tax-xogħol jistgħu jagħmlu l-operazzjonijiet tagħhom fl-istess ħin mingħajr ma jolqot lill-oħrajn.
b.By tbiddel mole differenti tista 'tagħmel liwi ċatt u liwi vertikali.
C.Sistema ta 'kontroll PLC importata tagħmilha faċli biex titgħawweġ.
